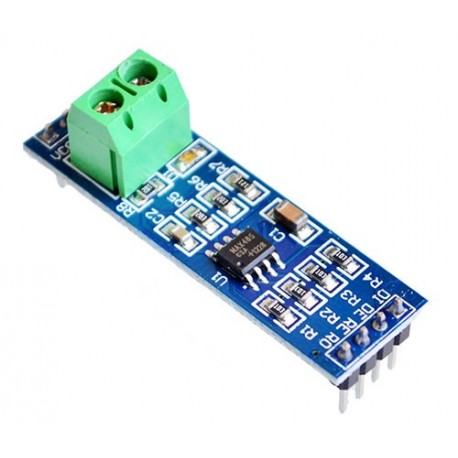

MAX485 ماژول با برد

MAX485 ماژول با برد
پروتکل RS485 از مهم ترین پروتکل های صنعتی می باشد که دارای ویژگی های منحصر به فرد هستند و در اکثر دستگاه های صنعتی از این پروتکل برای ارتباطات استفاده می شود. گاهی نیاز هست که دستگاه های دارای این پروتکل ها را از طریق پورت های ارتباطی به دستگاهی مثل کامپیوتر یا میکروکنترلر متصل نمود و اطلاعات خروجی آنها را پردازش نمود. با توجه به اینکه ارتباط سریال RS485 یک پروتکل استاندارد صنعتی برای انتقال داده بوده، در آن داده ها بصورت دیفرانسیلی (+D و -D) از طریق یک زوج سیم به هم تابیده منتقل میگردد و طول آن میتواند حداکثر تا 1200 متر با Baud Rate حداکثر 2.5Mbit/S باشد. این پروتکل دارای قابلیت ایجاد شبکه انتقال داده بوده بطوریکه حداکثر 32 عدد وسیله الکترونیکی میتواند روی یک شبکه RS485 قرار گرفته و اطلاعات را بصورت سریال ارسال و دریافت نمایند. این ماژول یک میکروکنترلر ساده را به پورت RS485 ارتباط می دهد. پورت RS-485 برای ارتباط پورت سریال در فواصل طولانی تر استفاده می شود و مقادیر مختلف را بر روی یک پالس پشتیبانی می کند. تراشه MAX485 یک چیپ کم مصرف برای ارتباطات RS485 است. این IC تمام پین های روی برد را از طریق میکروکنترلر کنترل می کند. مشخصات: دارای چیپ روی برد MAX485 توان پایین ولتاژ کاری: 5ولت انتقال داده در فاصله 1200 متری سرعت انتقال داده 2.5 مگابیتی بر ثانیه اندازه برد: 12 × 46 میلی متر کاربرد: گیرنده های RS485 توان پایین گیرنده های RS422 توان پایین گیرنده های حساس به اثرات مغناطیسی کنترل کننده های صنعتی شبکه های محلی Description: On-board MAX485 chip is a low-power and slew-rate-limited transceiver used for RS-485 communication. It works at a single +5V power supply and the rated current is 300 μA. Adopting half-duplex communication to implement the function of converting TTL level into RS-485 level, it can achieve a maximum transmission rate of 2.5Mbps. MAX485 transceiver draws supply current of between 120μA and 500μA under the unloaded or fully loaded conditions when the driver is disabled. The driver is limited for short-circuit current and the driver outputs can be placed at a high impedance state through the thermal shutdown circuit. The receiver input has a fail-safe feature that guarantees logic high output if the input is open circuit. In addition, it has a strong anti-interference performance. Features: Onboard MAX485 chip, a low power, limited slew rate transceiver for RS-485 communication The board is connected to 5.08 (mm) spacing 2P binding posts, convenient RS-485 communication wiring All the pins of the chip have been taken out, can be controlled by the single-chip microcomputer Working voltage: 5V Distances up to 1200 meters Speeds up to 2.5Mbit/Sec Board size: 46 x 12 mm Applications: Low-Power RS-485 Transceivers Low-Power RS-422 Transceivers Level Translators Transceivers for EMI-Sensitive Applications Industrial-Control Local Area Networks
