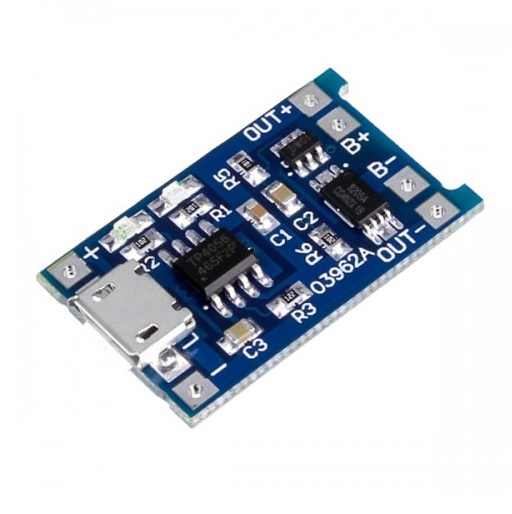

ماژول شارژر باطری لیتیوم سه چیپ +TP4056

ماژول شارژر باطری لیتیوم سه چیپ +TP4056
ماژول کنترلر شارژ باتری لیتیوم دارای چیپ‌های کنترل شارژ و محافظ، خروجی 1A و کانکتور Micro USB
این ماژول دارای چیپ کنترلر شارژ قدرتمند TP4056 می‌باشد که قابلیت جریان‌دهی تا 1 آمپر را داراست. جریان خروجی ماژول توسط مقاومت تعبیه شده روی برد قابل تنظیم است. این قابلیت کمک خواهد کرد که شما بتوانید باتری با ظرفیت‌های مختلف را به ماژول متصل کرده و شارژ کنید. این ماژول قابلیت شارژ یک سلول باتری یا دو سلول موازی را دارا بوده و برای شارژ باتری از دو سلول به بالا چندان مناسب نیست.
این ماژول علاوه بر داشتن چیپ کنترلر TP4056، دارای مدارات محافظ OverCharge و Over Discharge و همچنین Over-Current و Short Circuit می‌باشد. این قابلیت‌های محافظتی توسط دو چیپ دیگر یعنی FS8205A و DW01A تامین شده است. بر روی ماژول دو LED به رنگ‌های آبی و قرمز در نظر گرفته شده که زمانی که LED قرمز روشن شود به معنای شارژ باتری و زمانی که LED آبی روشن شود به معنای شارژ شدن کامل خواهد بود. ورودی ماژول را می‌توان از پورت USB و یا آداپتور دیواری 5 ولت تغذیه کرد.
مشخصات محصول:
– ابعاد: 26×17 میلی‌متر
– محدوده دمای کاری: 10- ~ 85+ درجه سانتی‌گراد
– ولتاژ: 5 ولت
– حداکثر جریان خروجی: 1 آمپر
